Як правильно заточити свердло вручну

71

Для заточування свердел існують спеціальні пристосування, які допомагають правильно витримати всі робочі кути цього інструменту. Але якщо потрібного пристрою під рукою немає, то нескладно навчитися проводити цю відповідальну операцію самому. Починати практикуватися в заточенню краще зі свердла середнього діаметра 10 – 12 мм.

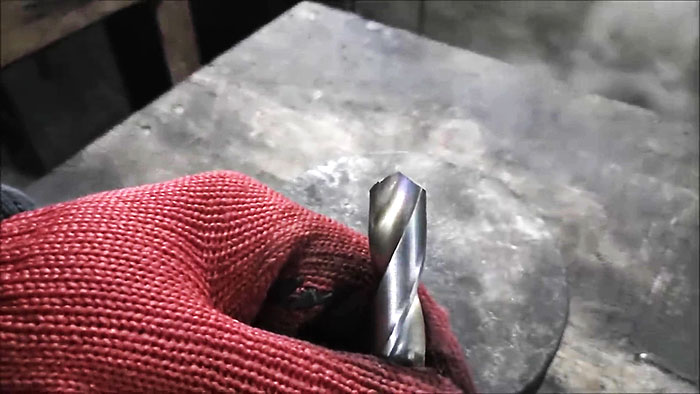

Трохи теоріїЦе кут заточування свердла, він приблизно складає 120 градусів.

Після заточування передня ріжуча частина інструмента повинна бути симетрична. Якщо відбулося зміщення, треба поправити – переточить.
За різальною кромкою є задній зріз або задня поверхня. Вона повинна бути спрямована відносно різальної кромки на 1 – 1,5 мм вниз в сторону хвостовика свердла.
Как самому правильно заточить сверло вручную заточить сверло
Підготовка до операції
На точильному камені маркером наносимо лінію паралельно осі обертання. Тепер постараємося правильно розташувати свердло у просторі для проведення заточування. Прикладаємо свердло заднім зрізом ріжучої кромки до межі на точильному камені, щільно без зазорів. Свердло повинно розташовуватися строго горизонтально!
При цьому нанесена риска знаходитися трохи вище осі обертання точила.
Как самому правильно заточить сверло вручную заточить сверло
Как самому правильно заточить сверло вручную заточить сверло
Поздовжня вісь інструменту в горизонтальній площині буде повернена вліво приблизно на 30 градусів, це забезпечить правильний загальний кут заточування в 120 градусів. Запам’ятаємо це положення в просторі.
Переходимо до практики
Беремо побував у роботі свердло, зі збитими ріжучими крайками і спробуємо його ув’язнити. Знаходимо правильне положення інструмента в просторі, починаємо заточку.
Как самому правильно заточить сверло вручную заточить сверло
Спочатку одну сторону, потім іншу. Не поспішаємо, робимо роботу максимально акуратно. Якщо заточувати грудки перегрівається, розжарюється до червоного, занурюємо інструмент в ємність з водою. Потім продовжуємо роботу.
Как самому правильно заточить сверло вручную заточить сверло
Перевіряємо результат
Ніби все вийшло. Кут заточування близько 120 градусів, задній зріз має правильний скіс до хвостовика свердла.
Как самому правильно заточить сверло вручную заточить сверло
Как самому правильно заточить сверло вручную заточить сверло
Беремо дриль, вставляємо заточений інструмент в патрон. Пробуємо свердлити сталеву пластину товщиною 8 мм
Как самому правильно заточить сверло вручную заточить сверло
Все йде досить добре.
Как самому правильно заточить сверло вручную заточить сверло
Однак, істинним критерієм правильно виконаної операції є стружка спіральної форми. Якщо вона ще й двостороння симетрична, то значить, кути заточування оптимальні.
Невелика післямова
Цілком можливо, що з першого разу операція може не вийти. Нічого страшного. Терпіння і акуратність, це дасть позитивний результат. Пару слів про техніку безпеки. Точило повинне мати захисний кожух. Працювати необхідно в рукавичках, причому міцних, наприклад спилковых. Обличчя і очі слід захищати окулярами, а краще маскою. Успішної Вам роботи!
Дивіться відеоУ відео наочно відбувається процес заточування свердла вручну, так що обов’язково подивіться.
